壓縮空氣經過濾干燥后，通過拉瓦爾噴嘴高速噴射入粉碎腔，帶動物料在高壓氣流的交匯點反復碰撞、摩擦而粉碎，粉碎后的粗細混合料在負壓風機的作用下到達分級區，在高速旋轉的分級渦輪產生的強大離心力作用下，使粗細物料分離，達到粒度要求的物料通過分級輪進入旋風分離器和除塵器收集，顆粒物料下降至粉碎區進行粉碎。

QLMA系列設備特點

● 適合于莫氏硬度9以下的各種物料的干法粉碎，尤其適合于高硬度、高純度和高附加值物料的粉碎。

● 顆粒加速技術的突破，極大的提高了粉碎效率，降低了能耗，過粉碎小粒形好，粒度分布窄且無大顆粒，產品粒度D97：2－75微米之間任意調節。

● 粉碎過程中，由于氣流急劇膨脹而使氣流溫度降低，尤其適合于熱敏性、低熔點、含糖份及揮發性物料的粉碎。

● 物料相互碰撞進行粉碎，有別于機械粉碎依靠dao片或錘頭等對物料的沖擊粉碎，因而設備無磨損，產品純度高。

● 可與多級分級機串聯使用，一次生產多個粒度段的產品。

● 設備結構緊湊，拆裝清洗方便，內壁光滑無死角。

● 整套系統密閉粉碎，無粉塵，噪音低，生產過程清潔環保。

● 控制系統采用程序控制，操作簡便。

● 可進行數種物料的混合粉碎; 可變的組合結構、結構緊湊、一機多用。

QLMA系列應用范圍

● 非金屬礦粉體加工：高嶺土、滑石粉、石墨、輕質碳酸鈣、云母、蛭石、尖晶石、凹凸棒石、硅灰石、水鎂石、膨潤土等。
● 高硬度物料粉體加工：碳化硅、剛玉、氧化鋯、碳化硼、電氣石、氧化硅、氧化鋁、石榴石、鋯英砂、金剛石等
● 化工粉體加工：氫氧化鋁、硅膠、白炭黑、木粉、環氧樹脂、碳粉、聚四氟乙烯、發泡劑、氫氧化鎂、 纖維素、三硫化鉬、三氧化二銻、鈦白粉、氧化鋁、染料、顏料等
● 農藥粉體加工：多菌靈、甲基托布津、除草劑粉體、殺蟲劑粉體、殺菌劑粉體可濕性粉劑等
● 醫藥粉體加工：綠茶、丹參、珍珠粉、鱉粉、三七、西青果、尼莫地平、非諾貝特、布洛芬、硝酸鉍、可的松、青霉素、花粉、珍珠粉、尼莫地平等
● 食品粉體加工：大麥粉、食品鈣、珊瑚礁、大麥苗、膠糖粉等
● 顏料粉體加工：氧化鐵、氧化鉻 、酞菁、鎘紅、鎘藍等
● 金屬材料粉體加工：鋅粉、鋁粉、鎂粉、錫粉、銅粉、鉭粉、錫鉛合金粉、鉬鐵粉等
● 電池材料粉體加工：鈷酸鋰、氧化鈷、錳酸鋰、二氧化錳、鎳鈷酸鋰、碳酸鋰、焦碳、石墨、磷酸鐵鋰、瀝青、復合材料等
● 阻燃材料粉體加工：氧化鎂、碳酸鎂、氧化鋅、硼酸鋅、氫氧化鎂等。
● 其它材料粉體加工：稀土材料、磁性材料、陶瓷材料、耐火材料、電子材料等。

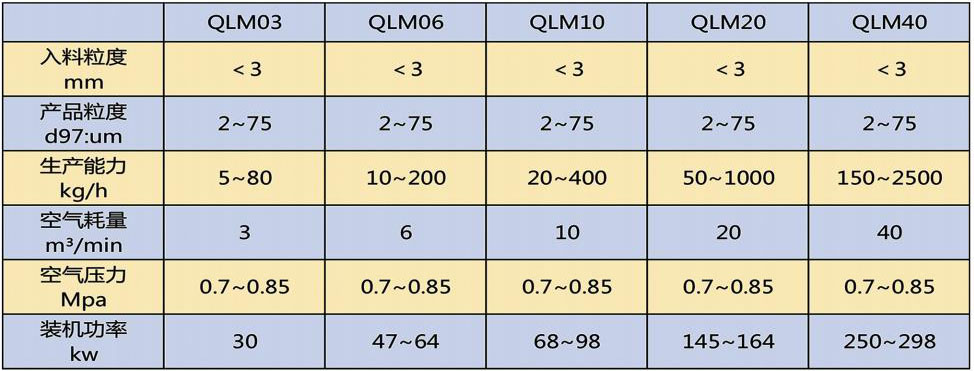

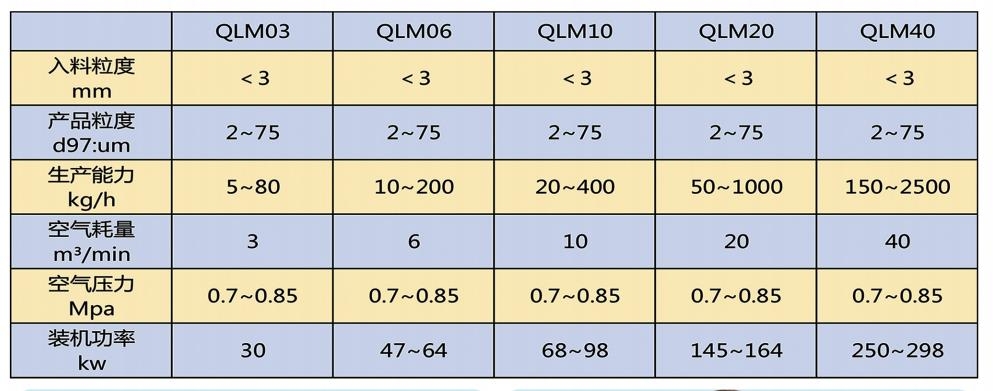

QLMA系列技術參數

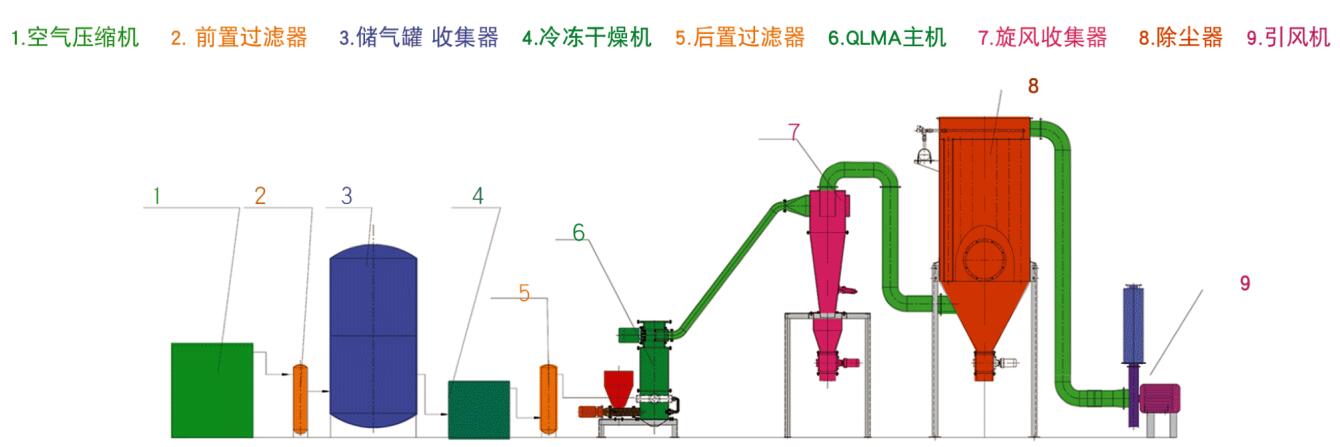

QLMA系列工藝流程圖
